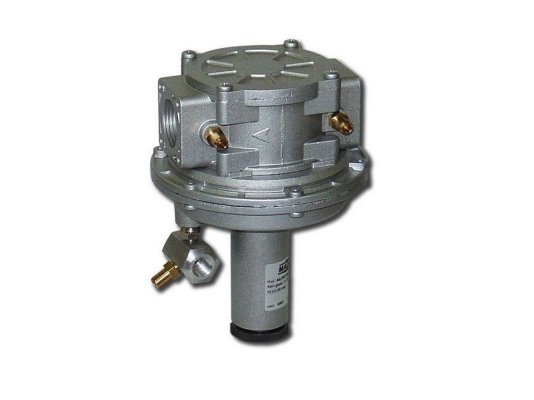

Регулятор давления газа Madas AG04R предназначен для поддержания стабильного выходного давления в заданных пределах. Он рассчитан на работу с газом при давлении до 500 мбар и используется для регулировки соотношения давления газа и воздуха в диапазоне от 1:1 до 1:10. Устройство соответствует европейскому стандарту EN 88-2, отличается высокой износостойкостью, коррозионной устойчивостью и герметичностью, что обеспечивает длительный срок службы. Мощность горелки регулируется путем изменения давления воздуха, подаваемого на горение.
Ключевые характеристики и преимущества:
- выходное давление регулируется от 2 до 120 мбар;
- монтаж осуществляется с помощью резьбы Rp 1";
- максимальное входное давление — 500 мбар;
- регулировка газо-воздушной смеси в диапазоне от 1:1 до 1:10;
- пропускная способность достигает 90 нм3/ч;
- герметичность класса «А» согласно EN 88-2;
- рекомендуемое положение при установке — горизонтальное, пружина вниз;
- работа при температуре окружающей среды от -15 до +60 °C;
- фильтрация газа на входе с размером частиц 50 мкм;
- класс фильтрации G2 по стандарту EN 779;
- расчетный срок службы — 40 лет при соблюдении рекомендаций.
Область применения
Данный регулятор подходит для топочного оборудования, использующего природный и сжиженный газ, а также другие неагрессивные сухие газы. Он выполняет функции регулятора соотношения газ/воздух или ноль-регулятора.
Материалы и конструкция
Корпус с внутренней резьбой изготовлен из алюминиевого сплава. Важные детали выполнены из износостойких материалов, устойчивых к воздействию газовой среды: латунь OT-58, алюминий 11S, нержавеющая сталь 430F, оцинкованная сталь, стекловолокно с 30% нейлона, виледон и NBR-резина.
Основные компоненты включают корпус, рабочую пружину, механизм регулировки газ/воздух, байпас, крышку, винт калибровки нуля, раструб, заглушку, трубку для подключения к воздуховоду, измерительный штуцер и винт настройки соотношения газ/воздух. Для правильного монтажа на корпусе нанесена стрелка, указывающая направление потока к горелке.
Условия эксплуатации
Регулятор предназначен для использования в помещениях, соответствующих требованиям ГОСТ Р 51330.9-99 (зона 1 по взрывоопасности). Без дополнительной защиты методом катафореза не рекомендуется устанавливать устройство в агрессивной внешней среде, способной повредить корпус и уплотнения.
Периодичность замены компонентов
Рабочая мембрана и пружина подлежат замене через 5 и 20 лет эксплуатации соответственно. Фильтр необходимо промывать или менять через месяц после запуска и затем каждые 5 лет. После сборки требуется повторная настройка выходного давления.
Преимущества:
- обеспечение стабильного давления газа;
- герметичность класса «А»;
- встроенный фильтр на входе;
- широкий диапазон регулировки;
- длительный срок службы — 40 лет.
В нашем ассортименте представлены регуляторы давления газа Madas с различными типами и размерами соединений, а также рабочими диапазонами и комплектацией. Все изделия прошли испытания, сертифицированы и имеют заводскую гарантию.
Артикул: AG04R
Производитель: Madas, Италия
