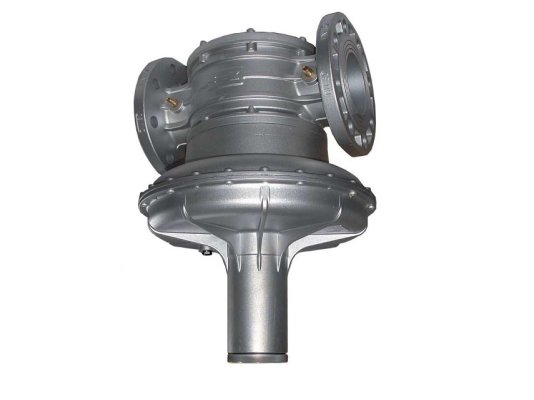

Газовый регулятор Madas AG09I предназначен для установки в крупные газовые системы с максимальным расходом до 1000 нм3/ч и давлением в трубопроводе до 500 мбар. Он обеспечивает поддержание заданного соотношения давления газа и воздуха в пределах от 1:1 до 10:1 при формировании газовоздушной смеси. Регулировка мощности теплогенерирующего оборудования происходит посредством изменения давления воздуха. Изготовлен по европейским стандартам качества и безопасности, имеет класс герметичности «А», что гарантирует отсутствие утечек. Применяется исключительно на горизонтальных трубах.
Типы газа
Регулятор Madas AG подходит для работы с природным газом (ГОСТ 5542-87), азотом, воздухом и другими сухими, неагрессивными газами.
Ключевые параметры:
- максимальное давление газа перед регулятором — 500 мбар;
- выходное давление регулируется в диапазоне 2–120 мбар;
- установка соотношения газ/воздух в пределах от 1:1 до 10:1;
- фланцевое подключение DN 80;
- соответствие европейским нормам качества и безопасности;
- пропускная способность до 1000 нм3/ч;
- фильтрация газа с размером ячеек 50 мкм;
- наличие выхода для подключения воздушной линии;
- корпус из литого алюминия, обладающий высокой прочностью;
- герметичность класса «А» согласно EN 88-2;
- использование износостойких и коррозионно-устойчивых материалов: латунь, нержавеющая сталь, алюминий 11S, стекловолокно с 30% нейлона;
- уплотнения из NBR-резины и виледона, обеспечивающие газонепроницаемость;
- работа при температуре окружающей среды от -15 до +60 °C;
- срок службы до 40 лет при своевременной замене ключевых компонентов.
Назначение
Madas AG09I поддерживает постоянное соотношение газ/воздух в соответствии с заданными параметрами. Может использоваться как ноль-регулятор для стабилизации давления на нулевом уровне при колебаниях расхода газа. Встраивается в системы, где давление газа превышает давление воздуха.
Условия монтажа и эксплуатации
Устройство предназначено для установки в сухих, проветриваемых помещениях с температурой не ниже -15 °C, соответствующих зоне 1 по классификации взрывоопасных зон. Не рекомендуется применять в агрессивных средах, способных повредить материалы корпуса и уплотнений.
Регулятор монтируется на горизонтальном трубопроводе пружиной вниз. Для корректной установки необходимо ориентировать стрелку на корпусе в сторону горелки. Давление в газовой магистрали не должно превышать максимально допустимое значение. Настройка параметров проводится под контролем манометра.
Преимущества:
- конструкция с герметичностью класса «А»;
- широкий диапазон регулировки;
- поддержка стабильного давления газ/воздух;
- возможность применения в роли ноль-регулятора;
- фильтрация газа на входе;
- полная замена после 40 лет эксплуатации.
В наличии и под заказ доступны регуляторы давления газа Madas с различной пропускной способностью, комплектацией, диапазонами давления и типами соединений.
Артикул: AG09I
Производитель: Madas, Италия
На складе:
В наличии
