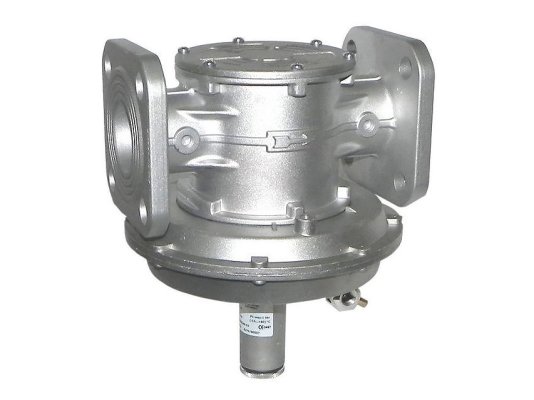

Регулятор давления газа Madas AG25R предназначен для точного контроля давления подачи газа на горелку, обеспечивая эффективную и безопасную работу топочного оборудования. Он выполняет функции регулятора соотношения газ/воздух и ноль-регулятора. Подходит для систем с давлением газа до 500 мбар. Отличается высокой герметичностью, надежной конструкцией и широкими возможностями регулировки. Предназначен для горизонтального монтажа.
Рабочая среда
Устройство применяется в газовых котлах и теплогенераторах, использующих природный газ по ГОСТ 5542-87 и другие неагрессивные сухие газы.
Основные характеристики:
- соответствие европейским стандартам безопасности, сертификация EN 88-2;
- выходное давление газа: 2–120 мбар;
- фланцевое крепление DN 25;
- максимальное входное давление: 500 мбар;
- регулируемое соотношение газ:воздух от 1:1 до 1:10;
- максимальная пропускная способность: 90 нм3/ч;
- герметичность класса «А» по EN 88-2;
- фильтрация газа от загрязнений размером от 50 мкм, класс G2 по EN 779;
- выход для линии управления Rp 1/4";
- монтаж только горизонтально с пружиной вниз;
- рабочий температурный диапазон: от -15 до +60 °C;
- регулировка мощности горелки через изменение подачи воздуха;
- срок службы — 40 лет.
Область применения
Регулятор используется в газовом оборудовании, где требуется давление газа ниже давления воздуха. Он регулирует соотношение газ/воздух при формировании газовоздушной смеси и может работать как ноль-регулятор.
Конструкция
Изготовлен из материалов, устойчивых к нагрузкам, температурным перепадам и составу газа. Корпус выполнен из алюминиевого сплава, рабочие элементы и уплотнения — из латуни OT-58, оцинкованной и нержавеющей стали 430F, стекловолокна с 30% нейлона, алюминия 11S, NBR-каучука и виледона.
Внутри находятся пружина регулировки давления, устройство соотношения газ/воздух, байпас, винты калибровки и настройки, раструб, заглушка и крышка. Имеется трубка для подключения к воздуховоду и штуцер для контроля давления. Стрелка на корпусе указывает направление потока и должна учитываться при монтаже.
Место установки
Устанавливается в помещениях, соответствующих требованиям ГОСТ Р 51330.9-99 (зона 1 по классификации взрывоопасных зон). Не предназначен для эксплуатации в агрессивных средах, разрушающих материалы корпуса и уплотнений.
Обслуживание
В процессе эксплуатации необходимо регулярно промывать или менять фильтр (через месяц после запуска и каждые 5 лет), заменять мембрану и пружину (через 5 и 20 лет соответственно), а также контролировать выходное давление. После разборки требуется повторная настройка.
Преимущества:
- герметичность класса «А»;
- стабильное давление и точное поддержание соотношения газ/воздух;
- очистка газа от загрязнений и защита конструкции;
- широкий диапазон регулировки;
- возможность использования как регулятора соотношений и ноль-регулятора;
- длительный срок службы — 40 лет.
Вы можете приобрести регуляторы давления газа для различных установок и задач регулирования.
Артикул: AG25R
Производитель: Madas, Италия
На складе:
В наличии
