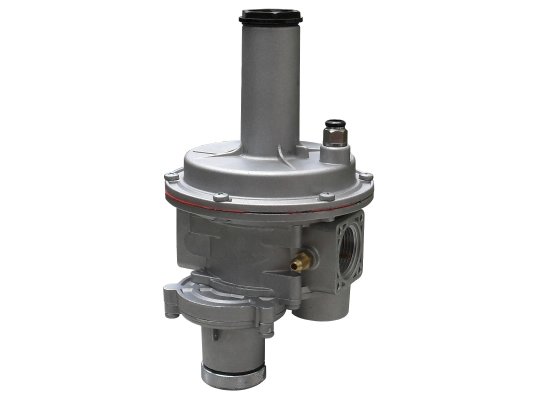

Регулятор давления газа Madas FBH02Z 120 предназначен для снижения и стабилизации давления газа на заданном уровне. Он обеспечивает постоянство выходного давления при колебаниях давления в распределительной сети. Устройство оснащено долговечной предварительно сжатой пружиной для точной регулировки давления. Встроенный предохранительно-запорный механизм автоматически прекращает подачу газа при аварийных отклонениях давления, а предохранительно-сбросной клапан снижает нагрузку на трубопровод, срабатывая при кратковременных скачках давления.
Рабочие среды
Регулятор подходит для метана, сжиженного газа, воздуха, азота и других неагрессивных сухих газов, соответствующих стандарту 5542-87. Также доступны версии для биогаза и агрессивных газов (обозначены буквами В и W).
Основные характеристики:
- комбинированный регулятор прямого действия;
- максимальное давление в сети до 6000 мбар;
- регулировка выходного давления от 1500 до 1800 мбар;
- точность регулировки ±10 %;
- диапазон срабатывания предохранительно-запорного клапана: 1800-3300 мбар и 600-800 мбар;
- настройка сбросного клапана от 1700 до 2800 мбар;
- минимальная пропускная способность 0,1 нм3/ч;
- класс герметичности «А» по EN 88-2, исключающий утечки;
- время закрытия ПЗК менее 1 секунды;
- прямое (линейное) соединение с резьбой Rp 1/2";
- монтаж возможен в горизонтальном или вертикальном положении;
- рабочий температурный диапазон от -40 до +60 °C;
- средний срок службы — 40 лет.
Рекомендуется при установке направлять пружину вверх, так как в иных положениях срок службы сокращается.
Комплектация
Регулятор оснащён:
- предохранительно-запорным клапаном, перекрывающим подачу газа при недопустимых значениях выходного давления или отсутствии давления;
- предохранительно-сбросным клапаном, сбрасывающим избыточное давление при кратковременных скачках;
- встроенным фильтром с размером ячеек 50 мкм;
- компенсационной мембраной для стабилизации давления;
- регулируемой пружиной, настроенной на рабочий диапазон.
Особенности установки
Регулятор предназначен для зон взрывоопасности 1 и 2 по ГОСТ. Не рекомендуется использовать в агрессивных внешних условиях.
Обслуживание
Техническое обслуживание включает контроль выходного давления и проверку срабатывания предохранительных клапанов каждые полгода. Мембрана регулятора меняется через 5 лет, мембрана ПЗК и пружины — через 20 лет.
Преимущества:
- стабильное выходное давление;
- защитные механизмы для безопасной работы;
- быстрое срабатывание ПЗК (менее 1 секунды);
- компенсация входного давления для точного регулирования;
- высокая герметичность;
- возможность горизонтального и вертикального монтажа;
- широкий температурный диапазон;
- встроенный газовый фильтр;
- гарантия 2 года.
Другие модификации серии FBH
Регуляторы Madas FBH выпускаются с разными вариантами соединений: Z — линейное, F — вход снизу, выход сбоку, R — вход сбоку, выход вниз, M — вход снизу, выход вниз. Доступны различные диапазоны выходного давления и размеры соединений (DN 32–DN 100).
Артикул: FBH02Z 120
Производитель: Madas, Италия
На складе:
В наличии
