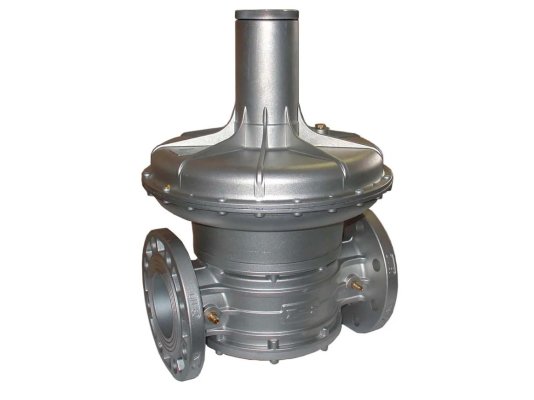

Газовый регулятор давления Madas FC10 020 оснащён встроенным фильтром, который защищает чувствительные элементы и продлевает срок службы устройства. Он автоматически снижает и стабилизирует давление газа перед подачей к горелке, обеспечивая оптимальный расход и эффективное горение. Конструкция рассчитана на работу при давлении в газовой сети до 1 бар. Независимо от изменений давления в магистрали, регулятор поддерживает стабильное выходное давление. Продукт сертифицирован согласно европейскому стандарту EN 88-2.
Особенности конструкции
- В состав регулятора входят корпус, фильтр, пружина, регулировочный винт, предохранительная, компенсационная и рабочая мембраны, штуцеры, встроенный импульс, фланцевые соединения и уплотнительные элементы.
- Используемые материалы устойчивы к воздействию газов, температурным колебаниям, нагрузкам и составу рабочей среды. Корпус и детали изготовлены из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона, виледона и бутадиен-нитрильного каучука.
- Регулировка выходного давления осуществляется с помощью настройки пружины, для контроля параметров необходим манометр.
Применяемые газы
Данный регулятор подходит для метана, бытового и сжиженного нефтяного газа, воздуха, азота и других нейтральных (сухих) газов. По запросу доступны версии для биогаза и попутного нефтяного газа.
Ключевые характеристики:
- регулировочный диапазон пружины: 15-27 мбар;
- фильтр с размером ячеек 50 мкм, класс G2 по EN 779;
- максимальное входное давление: 1000 мбар;
- фланцевое подключение DN 100;
- минимальный расход газа: 0,1 м³/ч;
- герметичность класса А;
- рабочий температурный диапазон окружающей среды: от -40 до +60 °C;
- максимальная температура корпуса: +60 °C;
- расчетный срок службы — 40 лет.
Монтаж и эксплуатация
Регулятор можно устанавливать как в горизонтальном, так и в вертикальном положении, обычно перед горелкой. На корпусе нанесена стрелка, указывающая направление потока газа.
Помещение для установки должно соответствовать 2-й зоне взрывоопасности по ГОСТ Р 51330.9-99. Эксплуатация запрещена в средах с агрессивными веществами, способными повредить материалы конструкции.
Обслуживание
Рекомендуется ежегодно проверять выходное давление, промывать или менять фильтр через месяц после начала работы и затем каждые 5 лет, а также заменять рабочую мембрану и пружину через 5 и 20 лет соответственно.
Преимущества:
- обеспечение стабильного выходного давления;
- встроенный фильтр защищает мембрану и уплотнения;
- подходит для эксплуатации при низких температурах;
- возможность монтажа в разных положениях;
- длительный срок службы — до 40 лет.
В нашем каталоге представлены регуляторы давления газа с необходимыми параметрами. Доступны модели Madas FRG/2MC с различными диапазонами выходного давления, резьбовыми соединениями DN15-DN50 и фланцевыми DN25-DN100, а также варианты с усиленной мембраной.
Артикул: FC10 020
Производитель: Madas, Италия
