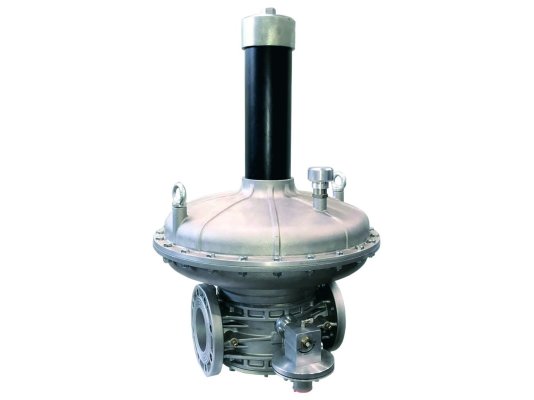

Регулятор давления газа Madas RB610 X30 предназначен для систем с максимальным давлением в распределительной сети до 6 бар. Он обеспечивает снижение и поддержание давления на заданном уровне согласно настройкам пружины. Встроенный предохранительно-запорный механизм перекрывает подачу газа при критическом повышении или понижении давления. Устройство отличается высокой пропускной способностью, стабильными и точными выходными параметрами, а также устойчивостью к низким температурам.
Типы газа
Регулятор прямого действия применяется в системах редуцирования высокого давления метана, пропан-бутана, азота, воздуха и других неагрессивных газов, соответствующих ГОСТ 5542-87.
Основные характеристики:
- герметичность класса «А» по EN 88-2, без утечек;
- максимальное входное давление: 6000 мбар;
- регулировка выходного давления в диапазоне 300-450 мбар;
- встроенный предохранительно-запорный клапан (ПЗК);
- регулировка ПЗК по снижению: 100-300 мбар, по превышению: 270-570 мбар;
- время срабатывания ПЗК менее 1 секунды;
- монтаж на фланцы DN 100;
- максимальная пропускная способность 7600 нм3/ч;
- рабочий температурный диапазон: -40...+60 °C;
- заменяемые детали: мембрана регулятора, мембрана ПЗК, пружина;
- установка в зонах взрывоопасности 1 и 2;
- срок службы регулятора — 40 лет.
Особенности конструкции
Корпус регулятора выполнен из коррозионно-стойкого алюминия. Встроенный предохранительно-запорный механизм перекрывает подачу газа при критическом изменении давления. Для контроля положения ПЗК может устанавливаться индикатор. Предохранительно-сбросной клапан в конструкции отсутствует, его устанавливают отдельно после регулятора.
Материалы корпуса устойчивы к коррозии, высоким давлениям и низким температурам: алюминий 11S, штампованный алюминий, латунь ОТ-58, оцинкованная нержавеющая сталь, стекловолокно с 30% нейлона. Уплотнения выполнены из газонепроницаемого бутадиен-нитрильного каучука.
Монтаж
Регулятор с соединением DN 100 устанавливается на горизонтальном участке трубопровода пружиной вверх. На корпусе нанесена стрелка, указывающая направление потока газа. Для настройки выходного давления используется манометр. После монтажа проводится проверка герметичности.
Применение
Устройство применяется в системах регулирования высокого давления на газорегуляторных пунктах, газораспределительных станциях, узлах редуцирования и другом газовом оборудовании.
Обслуживание
Дважды в год выполняется измерение выходного давления и проверка срабатывания ПЗК. Замена основных узлов проводится через 5 лет (мембрана регулятора и ПЗК) и 20 лет (пружина).
Преимущества:
- точное и стабильное выходное давление;
- встроенный предохранительно-запорный клапан;
- быстрое срабатывание ПЗК при критических давлениях;
- высокая пропускная способность;
- конструкция, адаптированная к низкотемпературной эксплуатации;
- широкий спектр применения;
- долговечность — до 40 лет службы.
Регуляторы давления газа Madas серии RB с другими рабочими характеристиками и размерами соединений представлены в каталоге. За дополнительной информацией обращайтесь к консультантам.
Артикул: RB610 X30
Производитель: Madas, Италия
