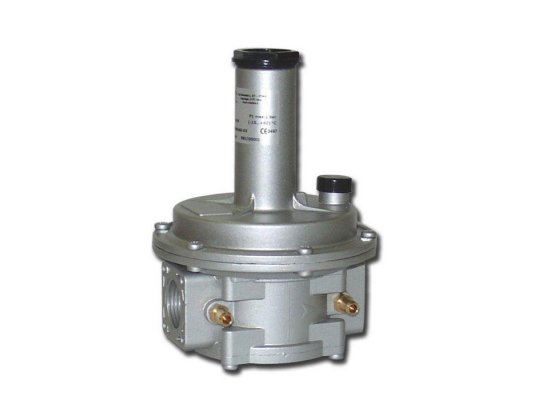

Газовый регулятор Madas RC04 060 предназначен для стабилизации входного давления и его поддержания на заданном уровне, несмотря на колебания давления в газовой магистрали. Устройство рассчитано на максимальное давление до 1 бар и является обязательным элементом автоматической системы подачи газа на промышленную горелку.
Основные параметры:
- регулировка пружины в диапазоне 200-600 мбар;
- резьбовые отверстия Rp 1" для быстрого и надёжного подключения;
- максимальное давление на входе: 1000 мбар;
- класс герметичности: А;
- минимальный расход газа: 0,1 м3/ч;
- установка возможна вертикально или горизонтально перед горелкой;
- рабочая температура окружающей среды: от -40 до +60 °C;
- максимальная температура корпуса: +60 °C;
- требования к помещению: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
- срок службы: 40 лет.
Область применения
Регулятор подходит для промышленного оборудования, использующего природный газ, сжиженный нефтяной газ, воздух, азот и другие нейтральные сухие газы.
Конструкция и особенности
Устройство спроектировано с учётом высоких нагрузок, перепадов температур и давления. Корпус и детали, контактирующие с газом, выполнены из коррозионно-стойких материалов: алюминия, латуни, стали марки 430 F, нержавеющей оцинкованной стали и стекловолокна с 30% нейлона. Уплотнения изготовлены из газонепроницаемого и износостойкого NBR-каучука.
Монтаж осуществляется с помощью резьбовых соединений. Выходное давление регулируется настройкой пружины в заданном диапазоне. Снижение входного давления и точность выходных параметров обеспечивают износостойкие предохранительная, компенсационная и рабочая мембраны.
В процессе эксплуатации требуется ежегодный контроль давления, замена рабочей мембраны каждые 5 лет и пружины каждые 20 лет, а также повторная настройка после обслуживания.
Установка
Регулятор может устанавливаться как внутри помещений, так и на улице. При наружной установке необходимо защитить устройство от атмосферных осадков. Допускается монтаж на горизонтальный и вертикальный трубопровод. На корпусе имеется стрелка, указывающая направление потока к горелке.
Важно! Не рекомендуется использовать регулятор в агрессивных средах, разрушающих материалы корпуса и уплотнений.
Преимущества:
- поддержание стабильного выходного давления;
- возможность монтажа в разных положениях;
- широкий диапазон настройки пружины;
- длительный срок службы — 40 лет.
У нас можно купить регуляторы давления газа с разнообразными техническими характеристиками. Обращайтесь, поможем подобрать оборудование под ваши задачи.
Артикул: RC04 060
Производитель: Madas, Италия
На складе:
В наличии
