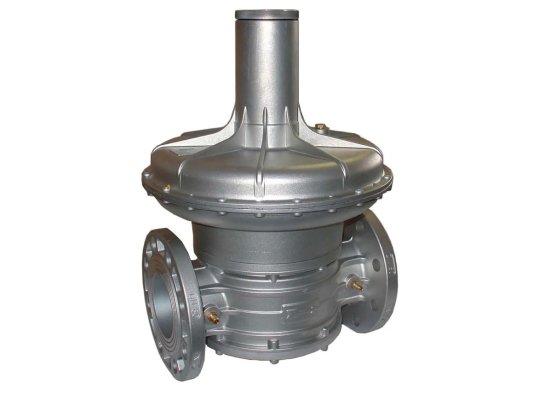

Регулятор давления Madas RC10 040 предназначен для промышленного топочного оборудования с максимальным давлением в магистрали до 1 бар. Он стабилизирует и поддерживает давление газа на постоянном уровне, несмотря на колебания в газовой сети. Отличается морозостойкостью, высоким классом герметичности и долгим сроком службы.
Назначение: промышленное оборудование, работающее с природным газом (ГОСТ 5542-87), сжиженным нефтяным газом, азотом, воздухом и другими нейтральными сухими газами.
Технические характеристики:
- регулируемый диапазон пружины: 55–130 мбар;
- максимальное входное давление: 1000 мбар;
- герметичность класса «А» по европейским стандартам;
- минимальный расход газа: 0,1 м³/ч;
- фланцевое соединение DN 100;
- монтаж возможен вертикально и горизонтально;
- требования к помещению — зона 2 по ГОСТ Р 51330.9-99;
- предохранительная мембрана для повышения герметичности;
- рабочий температурный диапазон: от -40 до +60 °C;
- максимальная температура корпуса: +60 °C;
- срок службы — 40 лет при своевременном обслуживании.
Конструкция
Регулятор состоит из верхней и нижней частей корпуса, оснащён предохранительной, компенсационной и рабочей мембранами, пружиной, внутренним импульсом, регулировочным винтом и штуцерами. Для подключения предусмотрены фланцевые выходы.
На корпусе нанесена стрелка, указывающая направление потока газа к горелке. Доступ к регулировочному винту обеспечивается после снятия колпачка. Давление на выходе настраивается в пределах диапазона пружины под контролем манометра.
Материалы корпуса: алюминиевый сплав, латунь, нержавеющая сталь марки 430, оцинкованная нержавеющая сталь, стекловолокно с 30% нейлона. Уплотнения выполнены из газонепроницаемого бутадиен-нитрильного каучука.
Место установки
Регулятор можно устанавливать внутри помещений и на улице под навесом. Не предназначен для эксплуатации в агрессивных средах, разрушающих материалы корпуса и уплотнений. Для защиты от коррозии применяется катафорезное покрытие.
Обслуживание
Для надежной работы необходимо ежегодно контролировать давление, менять рабочую мембрану каждые 5 лет и пружину каждые 20 лет. После разборки требуется повторная настройка давления.
Преимущества:
- высокий класс герметичности;
- стабильное давление с учётом настройки пружины;
- работа при низких температурах;
- возможность установки внутри и снаружи помещений;
- длительный срок службы — 40 лет при своевременном обслуживании.
В наличии и под заказ доступны регуляторы давления газа Madas с резьбовыми и фланцевыми соединениями, диапазонами выходного давления от 7 до 600 мбар, с фильтром и без, со стандартной и усиленной мембраной. По запросу возможны версии для биогаза и попутного нефтяного газа.
Артикул: RC10 040
Производитель: Madas, Италия
На складе:
В наличии
