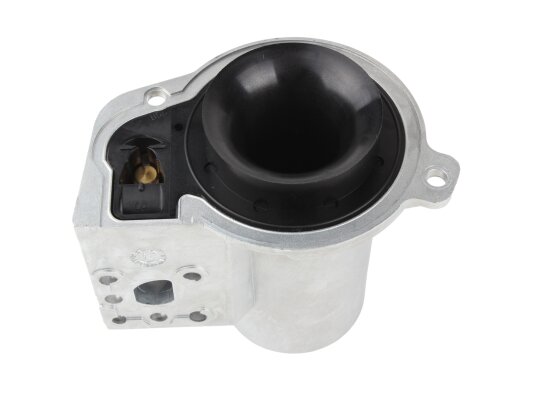

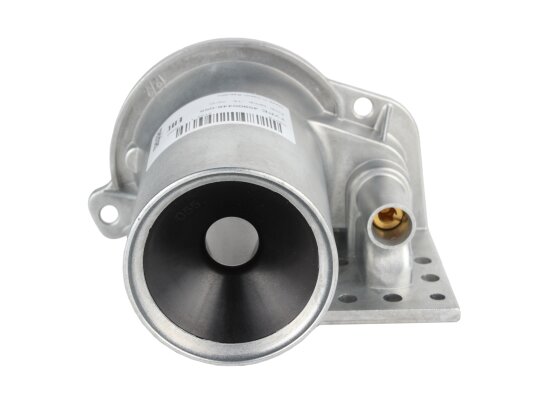

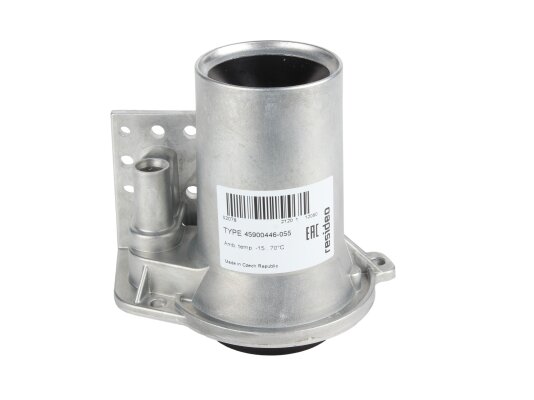

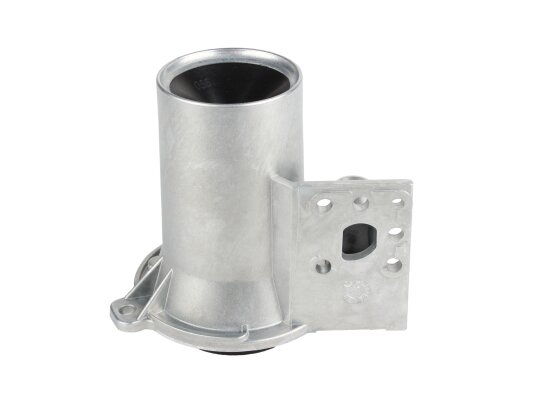

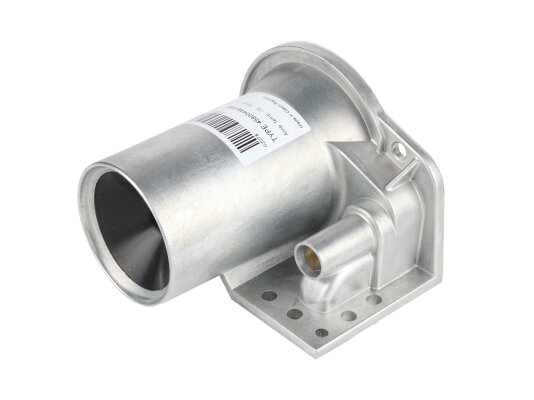

Труба вентури Honeywell 45900446-055

Труба Вентури Honeywell 45900446-055 предназначена для оснащения промышленной газовой горелки. В паре с газовыми регуляторами VK41.5V/VK81.5V и вентилятором DC она формирует комбинированную систему CVI-vf, обеспечивающую плавное регулирование работы топочной установки с предварительным смешением газовоздушной смеси.

Особенности

Труба Вентури предназначена для смешивания компонентов газовоздушной смеси и плавной модуляции горелки при неизменном соотношении газа и воздуха, когда нагрузка котла или теплогенератора снижается до 20 % от максимального значения.

Используется вместе с вентилятором принудительной подачи воздуха и клапаном Honeywell, который поддерживает пропорцию газа и воздуха 1:1. Плавная модуляция пламени достигается за счет изменения оборотов вентилятора. Выходное давление регулируется газовым клапаном на уровне атмосферного давления. В трубе Honeywell 45.900.446-055 создается отрицательное давление относительно внешней среды, что способствует втягиванию газа через выпуск клапана.

Монтаж

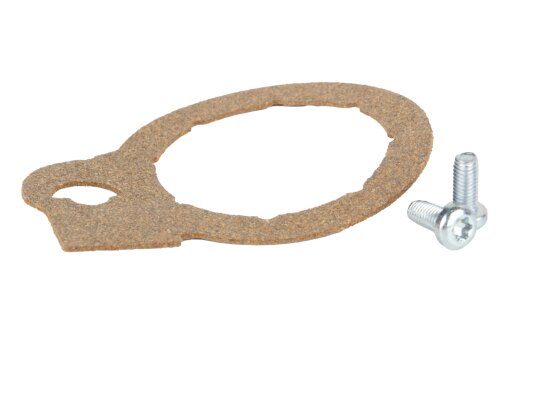

Труба Вентури может устанавливаться в до восьми различных положениях на вентилятор DC. Для крепления используются два самонарезающих винта М5 из комплекта. Герметизация обеспечивается специальной прокладкой, входящей в стандартный набор. Монтаж возможен горизонтально и вертикально на боковых и торцевых выходах. Торцевое крепление требует четырех винтов М4 и уплотнения из NBR-резины. Для бокового монтажа применяются три винта М5 и соответствующее уплотнительное кольцо. Дроссельный винт служит для настройки параметров.

Применение

Труба Вентури подходит для конденсационных котлов с теплообменниками Giannoni TRIO и DUO, а также моделей TRIO 200 и DUO 100.

У нас можно приобрести жаровые трубы различных типов и назначений. Обращайтесь, мы поможем подобрать оптимальный комплект.

Артикул: 45900446-055
Производитель: Honeywell
На складе: Да
