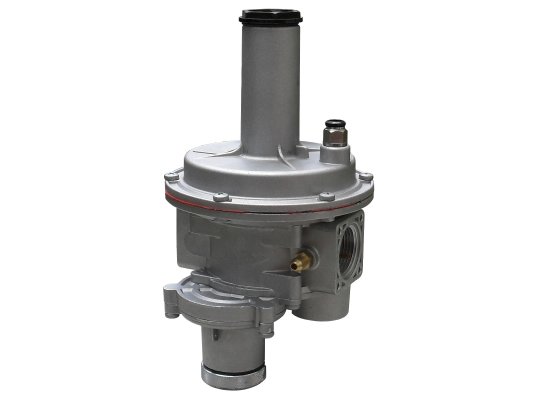

Регулятор давления газа Madas FBH02Z 110 применяется в промышленных системах для снижения и стабилизации давления неагрессивных сухих газов. Это комбинированное устройство оснащено встроенным фильтром и защитными клапанами, которые обеспечивают поддержание заданного выходного давления при изменениях давления в магистрали.
Подходящие газы
Регулятор предназначен для работы с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными сухими газами, соответствующими ГОСТ 5542-87. Также доступны модификации для биогаза и агрессивных газов (обозначенные буквами В и W).
Технические характеристики:
- комбинированный регулятор прямого действия;
- максимальное давление на входе — до 6000 мбар;
- регулировка выходного давления в диапазоне от 900 до 1500 мбар;
- точность регулирования ±10 %;
- диапазоны срабатывания запорного клапана: 1000-2000 мбар и 600-800 мбар;
- настройка сбросного клапана от 1100 до 2500 мбар;
- минимальная пропускная способность — 0,1 нм3/ч;
- класс герметичности «А» по EN 88-2, исключающий утечки;
- время закрытия предохранительно-запорного клапана менее 1 секунды;
- прямое (линейное) соединение с внутренней резьбой Rp 1/2";
- возможна установка в горизонтальном или вертикальном положении (рекомендуется пружина вверх);
- рабочий температурный диапазон от -40 до +60 °C;
- предназначен для зон взрывоопасности 1 и 2 по ГОСТ.
Основные компоненты
Комбинированный регулятор оснащён:
- предохранительно-запорным клапаном, который перекрывает подачу газа при выходном давлении вне допустимых пределов или отсутствии давления;
- предохранительно-сбросным клапаном, сбрасывающим газ при кратковременном превышении давления;
- встроенным фильтром с размером ячеек 50 мкм для очистки газа.
Особенности установки
Регулятор не рекомендуется использовать в условиях, где внешняя среда может повредить металлические детали и уплотнения.
Обслуживание
Средний срок службы устройства — 40 лет. Каждые полгода необходимо проверять выходное давление и параметры срабатывания клапанов. Мембрана регулятора заменяется через 5 лет, мембрана ПЗК и пружины — через 20 лет.
Преимущества:
- комбинированное устройство с запорным и сбросным клапанами;
- стабильное поддержание выходного давления при колебаниях входного;
- быстрое срабатывание запорного клапана;
- безопасная работа при низких температурах;
- высокая герметичность;
- возможность горизонтального и вертикального монтажа;
- гарантия завода 2 года.
Регуляторы Madas FBH выпускаются с различными вариантами соединений: Z — линейное, F — вход снизу, выход сбоку, R — вход сбоку, выход вниз, M — вход снизу, выход вниз. Полный ассортимент представлен в каталоге.
Артикул: FBH02Z 110
Производитель: Madas, Италия
